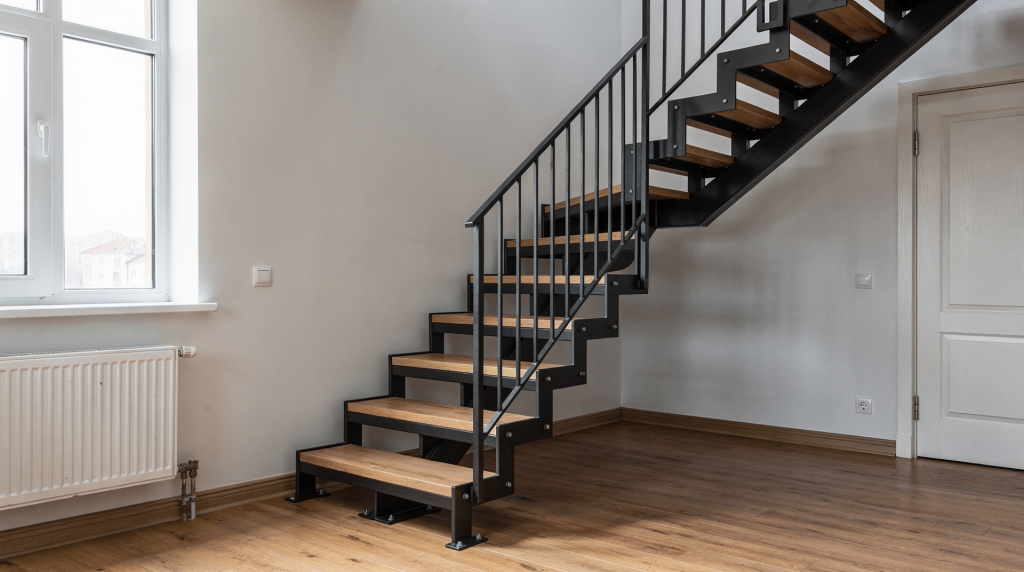

Профессиональный проект лестницы на металлокаркасе для самостоятельной сборки

Когда ко мне приносят эскиз, я первым делом смотрю не на дизайн, а на цифры. Потому что лестница на металлокаркасе — это в первую очередь расчёт, и только потом внешний вид. Если проект сделан грамотно, вы соберёте её без переделок, с одинаковыми ступенями и без пружинящего каркаса. Если нет — даже идеально проваренный шов не спасёт от неудобного шага и скрипов. За годы работы я переварил не один десяток чужих конструкций, и почти всегда корень проблемы был в том, что начинали без проекта или с «примерными» размерами. Здесь разберём, из чего состоит профессиональный проект, какие расчёты обязательны до начала работ, как выбрать схему каркаса, где чаще всего ошибаются самостройщики и что обязательно проверить перед сваркой.

Что входит в профессиональный проект лестницы

Хороший проект — это не картинка с габаритами, а полноценная инструкция по сборке. В нём должно быть всё, чтобы любой сварщик, даже без опыта изготовления лестниц, мог понять, что и куда приваривать. Когда я делаю проект для заказчика, я включаю туда не только общие виды, но и каждый узел отдельно: как крепить косоур к площадке, как приварить опорную пластину к швеллеру перекрытия, с каким катетом шва варить. Без этого на месте начинаются догадки, а догадки в металлоконструкциях — прямой путь к переделкам.

Минимальный состав проекта

• план лестницы в проёме с привязкой к стенам и коммуникациям;
• схема каркаса с размерами, углами и указанием всех сварных швов;
• высота подъёма и количество ступеней, одинаковых по высоте;
• размеры проступи и подступенка;
• угол наклона марша;
• узлы крепления к перекрытию, полу и стенам с типом анкеров и закладных;
• спецификация металла с профилем, длиной, количеством и обязательно толщиной стенки;
• схема монтажа ступеней с посадочными местами;
• список контрольных размеров для сборки и допусков.

Что даёт такой проект

• позволяет заранее понять, поместится ли лестница в существующий проём, не упрётся ли в дверь или радиатор;
• показывает, будет ли шаг удобным — одинаковость подступенков гарантирована расчётом;
• помогает точно оценить расход металла, без покупки лишнего профиля «на всякий случай»;
• снижает риск переделки после сварки: все размеры проверены на бумаге, а не на лету;
• упрощает закупку материалов — вы идёте на металлобазу с готовой спецификацией;
• делает сборку понятной даже без сложного софта, потому что каждый узел прорисован отдельно.

С чего начинается расчёт лестницы

Любой проект начинается не с выбора профиля и не с обшивки, а с геометрии помещения. Сначала задаются реальные размеры, и только потом под них подбирается конструкция. Первое, что я спрашиваю у заказчика: «Какая чистовая высота?» И часто слышу: «Ну, примерно 2,80». Это не годится. Нужно замерить рулеткой от верха чистового пола нижнего этажа до верха чистового пола верхнего, с учётом стяжки, тёплого пола, плитки, паркета. Если перепад высот по этажам больше 5 мм, это уже повод заложить компенсацию в конструкцию.

Нужны такие исходные данные

• высота от чистового пола нижнего этажа до чистового пола верхнего — измеренная, а не проектная;
• длина и ширина проёма, а также его диагонали (разница диагоналей покажет, насколько проём прямоугольный);
• толщина чистовых покрытий на обоих этажах — отдельно стяжка, подложка, финишное покрытие;
• расположение стен, дверей, окон и выступающих элементов (радиаторов, подоконников, розеток);
• предполагаемая отделка ступеней — от этого зависит нагрузка и посадочные размеры;
• тип лестницы: прямая, с площадкой, с забегом, Г-образная или П-образная.

Почему это критично

Если игнорировать толщину отделки, лестница почти всегда «уедет» по высоте на несколько миллиметров или сантиметров. На бумаге это мелочь, а в жизни — кривой шаг, разная высота ступеней и постоянное ощущение неудобства. Был случай: человек сделал лестницу по бетонным отметкам, а потом залил тёплый пол и положил плитку. Первая ступень оказалась на 4 см выше остальных. Пришлось резать и переваривать нижний узел. Поэтому всегда закладывайте чистовые отметки, а не черновые.

Основные параметры удобной лестницы

Удобство лестницы определяется не вкусом, а базовой биомеханикой. Есть несколько параметров, которые нельзя подгонять «на глаз», потому что наша походка подчиняется определённому ритму. Средняя длина шага взрослого человека по горизонтали — 600–640 мм, и лестница должна вписываться в этот ритм, иначе подъём будет сбивчивым и утомительным.

Главные величины

• Высота подступенка — вертикальный размер одной ступени. От него зависит, насколько высоко нужно поднимать ногу.
• Глубина проступи — полезная ширина, куда ставится стопа. Если меньше 250 мм, пятка свисает, и спускаться небезопасно.
• Угол наклона марша — чем круче, тем компактнее, но тяжелее подъём.
• Ширина марша — сколько места остаётся для прохода. Узкая лестница неудобна для переноски мебели.
• Просвет над головой — расстояние до перекрытия или верхнего марша. Если меньше 2 м, высокий человек будет задевать головой.

Рабочие ориентиры для частного дома

Это не догма, а проверенные практикой диапазоны. Если места мало, можно ужаться до проступи 220 мм, но тогда лестница будет только для спуска-подъёма, не для переноски мебели. Угол 30–35° — золотая середина для жилого дома: не слишком круто, не занимает много места. При 40° уже ощущается крутизна, а при 45° — это почти стремянка, не для ежедневного использования.

Простое правило расчёта

Есть удобная проверка формулы шага:
2 высоты подступенка + глубина проступи ≈ 600–640 мм

Если значение сильно выходит за этот диапазон, лестница обычно получается либо слишком крутой, либо слишком растянутой. Например, подступенок 200 мм и проступь 200 мм дают 600 — вроде в норме, но такая лестница будет очень крутой и неудобной, потому что глубина проступи мала для стопы. Поэтому кроме формулы есть ещё эргономические ограничения: проступь не менее 250 мм. Формула работает для большинства людей ростом 160–180 см. Если в семье есть очень высокие или пожилые люди, лучше стремиться к нижней границе диапазона (600–620), чтобы шаг был чаще, но менее напряжным.

Как выбрать схему металлокаркаса

Металлокаркас может быть разным, и выбор схемы зависит не только от эстетики, но и от конструкции дома, проёма, отделки и бюджета. Главный вопрос: на что будет опираться каркас? Если есть несущая стена, можно сделать лестницу с опорой на стену и одним косоуром — это сэкономит металл. Если стены нет, нужны два косоура или центральная балка. Центральная балка из профильной трубы 100x50x4 хорошо работает на пролётах до 3 метров, но при большей длине начинает скручиваться, поэтому под ступенями нужны рёбра жёсткости.

Основные типы каркасов

На одном косоуре

Один центральный несущий элемент под ступенями. Ступени работают как консоли, поэтому крепление каждой ступени к косоуру должно быть жёстким — лучше на фрезерованные «стаканы» или косынки. Если просто приварить пластину, со временем может появиться люфт. Косоур должен быть замкнутого сечения (труба), а не швеллер, иначе будет скручиваться под нагрузкой.

Плюсы:

• выглядит легко;
• удобно делать в современных интерьерах;
• часто экономит металл.

Минусы:

• требует точного расчёта на кручение и прогиб;
• чувствителен к нагрузке и жёсткости — малейшая ошибка даёт зыбкость;
• ошибки в изготовлении сразу заметны визуально и тактильно.

На двух косоурах

Два несущих элемента по краям марша. Нагрузка распределяется, но важно, чтобы оба косоура были зеркально одинаковыми по длине и жёсткости. Разница в длине даже на 2–3 мм приведёт к тому, что ступени встанут с перекосом, и выравнивать придётся прокладками, а это уже не профессионально.

Плюсы:

• более понятная и надёжная схема;
• проще собирать — можно выставить по уровню каждый косоур отдельно;
• легче привязывать ступени, особенно деревянные.

Минусы:

• выглядит массивнее;
• может быть сложнее вписать в интерьер;
• часто требует больше металла, чем один косоур.

На тетивах

Несущие элементы расположены по бокам, ступени как бы утоплены внутрь. Пазы под ступени нужно выбирать с высокой точностью. Если делать вручную болгаркой, легко ошибиться. Лучше фрезеровать по кондуктору или заказать лазерную резку.

Плюсы:

• аккуратный внешний вид — ступени скрыты в тетиве;
• хорошая жёсткость на кручение;
• удобно скрывать крепёж.

Минусы:

• изготовление точнее и сложнее, чем косоуры;
• больше требований к геометрии — перекос тетивы сразу ломает всю лестницу.

На больцах или консольных узлах

Редко применяют в самострое без опыта. Каждая ступень крепится к стене анкерами, и если стена из газобетона, анкер может не держать. Нужно либо закладывать в стену мощные закладные на этапе строительства, либо делать усиление.

Плюсы:

• визуально лёгкая конструкция.

Минусы:

• сложные расчёты на вырыв и изгиб;
• высокие требования к стенам и креплениям;
• ошибка может быть критичной — ступень может оторваться.

Какой каркас лучше для самостоятельной сборки

Если задача — сделать лестницу своими руками без лишнего риска, чаще всего разумнее выбрать прямой марш на двух косоурах из профильной трубы 80x40x3. Это прощает небольшие ошибки в геометрии, и всегда можно подложить регулировочные шайбы под ступени. С забежными ступенями без опыта лучше не связываться: там нужно рассчитать угол поворота, длину забежных ступеней по средней линии хода, и малейшая ошибка в разметке делает лестницу травмоопасной.

Для первого самостоятельного проекта лучше избегать:

• слишком крутых лестниц (угол больше 40°);
• забежных ступеней без опыта их расчёта;
• сложных поворотов в стеснённом проёме;
• тонких «парящих» конструкций без расчёта жёсткости.

Оптимально: прямой марш или Г-образная лестница с площадкой, с опорой на стену и нижнюю площадку, с максимально понятной геометрией и доступом к сварке.

Из чего состоит расчёт металлокаркаса

Проект лестницы на металлокаркасе включает не только размеры ступеней, но и подбор самого каркаса под нагрузку. Расчёт каркаса — это не только подбор сечения, но и проверка прогиба. Для жилой лестницы допустимый прогиб от собственного веса и полезной нагрузки (150 кг/м²) — 1/250 пролёта. Например, для пролёта 3 метра прогиб не должен превышать 12 мм. На практике, если косоур из 80x40x3 при пролёте 3,5 м прогнулся на 15 мм, это уже чувствуется как «пружина». Решается либо увеличением сечения до 100x50x4, либо установкой промежуточной стойки.

Что надо определить

• пролёты и точки опирания — где каркас будет жёстко закреплён;
• предполагаемый вес конструкции — металл плюс отделка ступеней;
• нагрузку от людей и отделки (для жилых лестниц обычно 150 кг/м²);
• сечение профиля — не только размер, но и толщина стенки;
• толщину металла в опорных пластинах и косынках;
• способ крепления к перекрытию и полу — анкера, закладные, сварка к швеллеру;
• необходимость промежуточных опор, если пролёт больше 3–3,5 м.

Типовые ошибки в расчёте

• берут слишком тонкий профиль «чтобы было легче и дешевле» — например, 60x30x2 вместо 80x40x3, а потом удивляются, почему лестница ходит ходуном;
• не учитывают вес древесины, камня или керамогранита — ступени из керамогранита весят втрое больше деревянных, и каркас, рассчитанный на лёгкую отделку, прогибается;
• игнорируют вибрацию и прогиб — статический прогиб может быть в норме, но лёгкий каркас без демпфирования даёт неприятную дрожь при ходьбе;
• не закладывают запас по жёсткости — лучше переплатить за толщину стенки 4 мм, чем потом усиливать конструкцию;
• делают упор только на внешний вид, забывая, что красота не компенсирует слабый каркас.

Важно понимать

Лестница может выглядеть крепкой, но при шаге давать ощущение «пружины». Это особенно заметно на длинных маршах без промежуточных опор. Для частного дома это одна из самых неприятных ошибок: внешне всё красиво, а пользоваться некомфортно. Прогиб и вибрация — разные вещи. Прогиб статический, вибрация динамическая. Даже если прогиб в норме, но каркас лёгкий и не задемпфирован, при ходьбе может возникать неприятная дрожь. Поэтому в длинных маршах я всегда рекомендую добавлять диагональные связи или распорки между косоурами.

Пошаговый порядок проектирования

Ниже — рабочая последовательность, которой удобно придерживаться перед изготовлением. Она выстроена так, чтобы минимизировать ошибки и ничего не упустить.

Шаг 1. Снять размеры помещения

• высота между чистовыми полами — измеряется рулеткой, а не берётся из проекта;
• размеры проёма — длина, ширина и обязательно диагонали (разница больше 5 мм — сигнал к учёту перекоса);
• расстояние до стен, дверей, окон, радиаторов, розеток — всё, что может помешать каркасу или движению;
• возможные ограничения по мебели и выступающим элементам.

Шаг 2. Определить тип лестницы

• прямая — самая простая, если хватает длины проёма;
• поворотная с площадкой — удобна для экономии места;
• поворотная с забежными ступенями — только если есть опыт расчёта;
• компактная, если места мало — но помните о минимальной ширине марша 900 мм.

Шаг 3. Посчитать число ступеней

• делится общая высота подъёма на предполагаемую высоту подступенка (например, 2800 мм / 175 мм = 16);
• округляется до целого числа ступеней (16);
• обратным делением получается точная высота подступенка (2800 / 16 = 175 мм) — все ступени будут одинаковыми;
• проверяется формула шага: 2×175 + проступь (например, 270) = 620 — в пределах нормы.

Шаг 4. Проверить уклон и длину марша

• лестница не должна упираться в перекрытие — проверьте просвет по всей длине марша, особенно в месте выхода на верхний этаж;
• нужен нормальный просвет не менее 2000 мм — если перекрытие нависает, можно уменьшить проступь или увеличить угол, но не выходите за пределы комфорта;
• марш должен помещаться в отведённую зону без «ломаной» геометрии — проверьте, что длина марша по полу не выходит за границы помещения.

Шаг 5. Выбрать конструкцию каркаса

• косоуры — один или два, в зависимости от опор;
• тетивы — если нужна скрытая установка ступеней;
• центральная балка — для консольных ступеней;
• площадка или поворот — площадка проще и надёжнее забежных ступеней.

Шаг 6. Подготовить чертёж узлов

• опорные пластины с размерами и отверстиями под анкеры;
• крепления к стене — если стена несущая, можно опереть косоур на уголок, приваренный к закладной;
• закладные детали в перекрытии или полу;
• места сварки с указанием катета шва;
• посадочные места под ступени — «стаканы», косынки или пластины.

Шаг 7. Составить спецификацию

• профильная труба — с указанием сечения, толщины стенки и длины;
• листовой металл для опорных пластин и косынок;
• крепёж — анкеры, болты, шпильки;
• расходники — электроды, отрезные круги;
• материал ступеней — дерево, фанера, керамогранит;
• грунт и краска по металлу.

Какие материалы обычно используют

Выбор материала влияет не только на цену, но и на поведение лестницы в эксплуатации. Для каркаса я предпочитаю профильную трубу, потому что она жёстче швеллера при том же весе, и её удобнее варить под углом. Швеллер хорош для прямых участков, но если нужно сделать поворот, приходится резать и варить косынки. Уголок использую редко, в основном для обрамления ступеней или мелких узлов.

Для каркаса

Чаще всего применяют:

• профильную трубу — оптимально для косоуров и стоек;
• швеллер — для прямых маршей, но сложнее в узлах поворота;
• листовой металл — для опорных пластин, косынок, закладных;
• уголок в отдельных узлах — например, для крепления ступеней к косоуру.

Для ступеней

• массив дерева — тёплый, приятный, но требует компенсационных зазоров на усушку;
• клеёный щит — стабильнее массива, меньше ведёт;
• металл с накладками — прочно, но шумно и холодно без демпфирующих подложек;
• фанера под отделку — удобно выравнивать, но нужна влагостойкая и защита от влаги;
• керамогранит по подготовленному основанию — износостойкий, но тяжёлый, требует жёсткого основания, иначе треснет.

Что учитывать при выборе

Как понять, что проект выполнен грамотно

Хороший проект можно проверить ещё до закупки металла. Он должен быть не просто набором размеров, а документом, по которому можно работать без дополнительных вопросов.

Признаки качественного проекта

• все размеры согласованы между собой — высота подступенка, проступь, общая высота и длина марша стыкуются без расхождений;
• высота всех ступеней одинаковая — допуск не более 1–2 мм;
• лестница не мешает проходу и открыванию дверей — проверено на плане;
• учтена чистовая отделка — толщина покрытий на обоих этажах и на ступенях;
• есть узлы крепления с указанием типа анкеров и катета швов;
• известны точки опоры — где именно каркас будет жёстко закреплён;
• понятен порядок сборки — от нижней опоры к верхней или наоборот;
• есть список материалов с точными длинами и количеством.

Что должно насторожить

• в проекте только общий вид без размеров — это не проект, а эскиз;
• нет информации о высоте подступенка — значит, не проверили удобство шага;
• не показаны узлы крепления — как тогда варить?
• отсутствует проверка проёма — лестница может не вписаться;
• конструкция выглядит красиво, но непонятно, как её сварить — нет технологических зазоров, нет доступа для сварки;
• размеры ступеней взяты «примерно» — это прямой путь к разнобою.

Типовые ошибки самостройщиков

1. Делают лестницу до завершения чистовых полов

Это почти всегда приводит к ошибке по высоте. Сначала должны быть понятны итоговые отметки пола. Если очень не терпится, заложите регулировочный зазор 20–30 мм в нижнем узле, чтобы потом можно было подрезать или подложить пластину. Но лучше дождаться финишной отделки и замерить точно.

2. Берут удобный на глаз угол

Лестница на картинке может нравиться, но в реальности оказаться слишком крутой или слишком длинной. Угол нужно проверять расчётом, а не ощущением. То, что кажется нормальным на чертеже, при подъёме с сумками может стать испытанием.

3. Не считают просвет

Проблема особенно частая на лестницах с поворотом и под перекрытием. Человек начинает спускаться и задевает головой потолок. Проверяйте просвет по всей траектории движения, а не только в середине марша.

4. Экономят на жёсткости

Слабый каркас потом сложно усилить без разборки. Усилить готовый каркас можно, но это дополнительные швы, нагрев, возможная деформация. Лучше сразу взять профиль с запасом по толщине стенки — 3–4 мм для косоуров.

5. Делают ступени без шаблона

В результате появляются разбежки по размерам, а это сразу чувствуется ногой. Даже 2–3 мм разницы в высоте подступенков сбивают ритм ходьбы и могут привести к падению. Все ступени должны быть изготовлены по одному шаблону.

6. Не проверяют диагонали и уровни

Даже небольшая ошибка в начале превращается в заметный завал на финише. Каркас может быть прямоугольным в плане, но если диагонали не равны, он будет стоять с перекосом, и ступени встанут криво. Перед сваркой всегда проверяйте диагонали и горизонтальность опор.

Чек-лист перед изготовлением

Используйте этот список как финальную проверку. Если хотя бы один пункт не выполнен, вернитесь к проекту.

• измерена чистовая высота этажа;
• учтена толщина всех напольных покрытий;
• определён тип лестницы;
• рассчитано количество ступеней, все подступенки одинаковы;
• высота подступенка в нормальном диапазоне (150–190 мм);
• проступь подходит для комфортного шага (250–300 мм);
• лестница помещается в проём, проверены диагонали проёма;
• проверен просвет над головой (≥2000 мм);
• выбран тип металлокаркаса;
• определены точки опоры и способ крепления;
• есть чертёж узлов с размерами и катетами швов;
• составлена спецификация с точным количеством металла;
• понятен порядок сборки;
• учтена будущая отделка ступеней и её вес;
• предусмотрены зазоры между каркасом и стенами 10–15 мм.

Когда лучше заказывать не изготовление, а именно проект

Для многих самостройщиков оптимальный вариант — не покупать готовую лестницу, а сначала заказать проект. Это особенно полезно, если:

• проём нестандартный — например, узкий или с кривыми стенами;
• нужно вписаться в сложную планировку — обойти балку, стояк, окно;
• есть ограничения по весу или габаритам — лёгкие перекрытия не терпят массивных конструкций;
• лестница должна сочетаться с определённым интерьером — проект учтёт и эстетику, и несущую способность;
• хочется собрать конструкцию самостоятельно, но без инженерных ошибок — вы получаете готовые чертежи, а не гадание;
• нужен понятный комплект чертежей для местного сварщика или мастерской — чтобы не объяснять на пальцах.

Такой подход обычно дешевле переделок и позволяет заранее понять, какие материалы нужны, где можно упростить конструкцию, а где экономия выйдет боком. Проект от практика стоит в разы дешевле, чем переделка готовой лестницы.

Что можно сделать самостоятельно, а где нужен специалист

Самостоятельно можно

• снять размеры помещения — но тщательно, с проверкой диагоналей;
• выбрать примерный тип лестницы — исходя из планировки и своих возможностей;
• оценить удобство расположения — прикинуть, не будет ли лестница мешать;
• подготовить помещение к монтажу — убрать лишнее, усилить проём при необходимости;
• собрать ступени и отделку по готовому проекту — если есть чертежи и шаблоны.

Лучше поручить специалисту

• расчёт нестандартной геометрии — забежные ступени, сложные повороты;
• проект сложных поворотных лестниц — где нужен точный расчёт средней линии хода;
• подбор сечения каркаса — особенно если пролёты больше 3 м или нагрузка высокая;
• узлы крепления к несущим конструкциям — чтобы не ослабить перекрытие;
• проверку жёсткости и нагрузки — расчёт прогиба и вибрации.

Вывод

За годы работы я убедился: лестница начинается не со сварки, а с карандаша и калькулятора. Хороший проект — это не трата денег, а страховка от переделок. Он помогает заранее проверить геометрию, удобство шага, размеры проёма, жёсткость каркаса и расход материалов. Для самостоятельной сборки такой проект особенно важен: он убирает догадки и даёт понятный порядок работ. Если лестница нужна надолго, без скрипов, перекосов и переделок, начинайте не с металла, а с точного расчёта и грамотных чертежей. Именно это отличает удачную самодельную лестницу от конструкции, которую потом приходится исправлять.

FAQ

С чего начать проект лестницы на металлокаркасе?

С точного замера чистовой высоты между этажами и размеров проёма. Без этих данных корректный расчёт невозможен. Измеряйте рулеткой от пола до пола с учётом всех слоёв отделки, и обязательно проверьте диагонали проёма.

Какая лестница проще всего для самостоятельной сборки?

Чаще всего проще сделать прямой марш или поворотную лестницу с площадкой. Они понятнее в расчёте и изготовлении, чем сложные забежные варианты. Прямой марш на двух косоурах из профильной трубы 80x40x3 — оптимальный выбор для первого опыта.

Можно ли сделать лестницу без проекта?

Технически можно, но риск ошибки очень высокий. На практике это почти всегда заканчивается неудобным шагом, переделками или лишним расходом металла. Без проекта вы не узнаете, что лестница не вписывается в проём, пока не начнёте сварку.

Что важнее: красивый вид или расчёт?

Сначала расчёт, потом внешний вид. Если лестница неудобная или слабая, красивая отделка проблему не решит. Обеспечьте жёсткость и эргономику, а дизайн можно наложить поверх — материалов и приёмов отделки масса.

Как понять, что каркас не будет шататься?

Нужны правильные точки опоры, достаточное сечение профиля, отсутствие длинных неусиленных пролётов и контроль жёсткости ещё на стадии проекта. Проверьте прогиб расчётом: для жилой лестницы он не должен превышать 1/250 пролёта. Если сомневаетесь, добавьте промежуточную стойку или диагональные связи между косоурами.
